基本功能

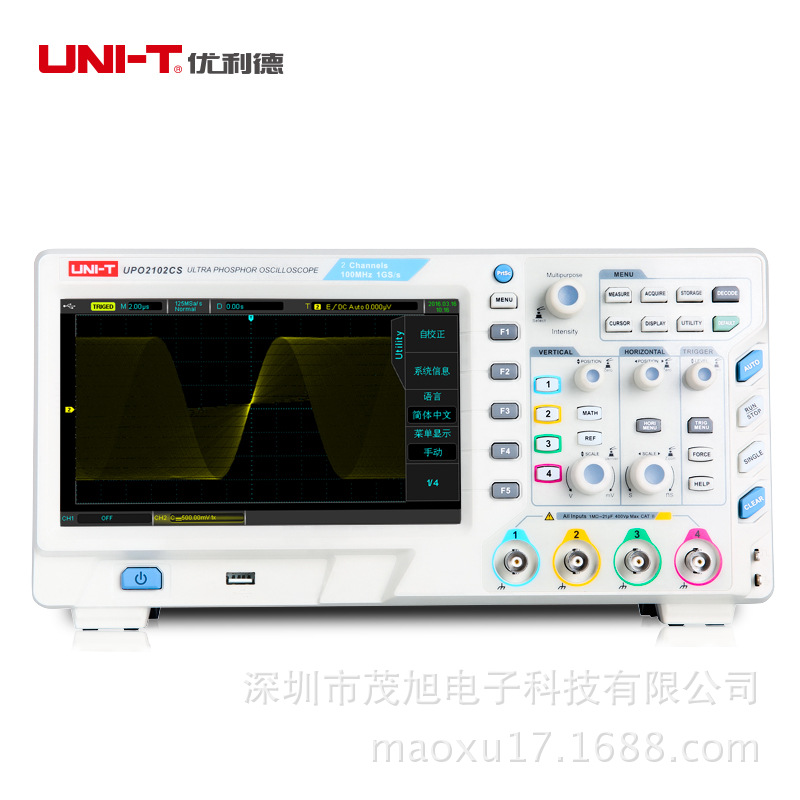

UPO2102CS

模拟带宽

100 MHz

通道数

2

实时采样率

1GS/s(单通道)

存储深度

28Mpts(每通道)

波形捕获率

50,000wfms/s

时基范围

5ns/div至 50s/div

输入阻抗

(1MΩ±2%)//(20pF±3pF)

垂直灵敏度范围

1 mV/div 至20 V/div（1 MΩ）

直流增益精确度

±3% 满刻度

波形录制

最多可以录制6.5万帧波形数据

触发(选配)

边沿、脉宽、欠幅、超幅、N边沿、超时、持续时间、建立/保持、斜率、视频、码型、RS232/UART、I2C、SPI

总线解码(选配)

RS232/UART、I2C、SPI

波形运算

A+B、A-B、A×B、A/B、FFT、逻辑运算、可编辑高级运算

自动测量

最大值、最小值、峰峰值、顶端值、底端值、幅值、周期平均值、平均值、中间值、周期均方根、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟A→B 、延迟A→B  、相位A→B   、相位A→B 、面积、周期面积的测量。

测量数量

同时显示5种测量

测量统计

平均值、最大值、最小值、标准差和测量次数

频率计

硬件6位频率计

显示类型

8英寸 TFT LCD

显示分辨率

800水平×RGB×480垂直像素

标准接口

USB Host、USB Device、LAN、AUX OUT

一般参数

电源

100V～240VACrms，50Hz/60Hz

LCD尺寸

8英寸 TFT LCD,WVGA(800×480)

机身颜色

象牙白+灰色

机身重量

3.5 kg

机身尺寸（W×H×D）

336mm×163.8mm×105mm

标准配件

探头×2(1×, 10×可切换, 2通道) 、探头×4(1×, 10×可切换, 4通道)、国标电源线、USB数据线、软件光盘、快速指南

标准包装

纸箱

选配件*

LA模块、25MHz函数/任意波形发生器
       解码选件：RS232/UART解码套件、I2C解码套件、SPI解码套件
