频率范围

正常

DC, 10mHz ～ 1000kHz

x10

DC, 10mHz ～ 100kHz

输入电压

内置

范围

正常

1Vpk ～ 2500Vpk(1000Vrms) 8个量程

x10

100mVpk ～ 300Vpk 8个量程

精度

正常

0.05% Rdg+0.1% Rng+(0.005%×kHz)+5mV

x10

0.05% Rdg+0.1% Rng+(0.01%×kHz)+1mV

外置

范围

1mVpk ～ 3Vpk 8个量程【BNC 接头 3Vpk 最大值输入】

精度

0.05%Rdg+0.1%Rng+(0.005%×kHz)+5μV

Current Input

内置

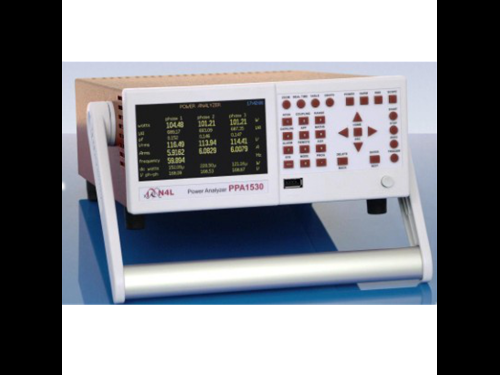

PPA1500

20Arms量程4mm安全接头

范围

正常

100mApk ～ 300Apk(20Arms) 8组量程

x10

10mApk ～ 30Apk 8组量程

精度

正常

0.05% Rdg+0.1% Rng+ (0.005%×kHz)+500μA

x10

0.05% Rdg+0.1% Rng+ (0.01%×kHz)+100μA

PPA1500-HC

30Arms 分流器4mm安全接头

范围

正常

300mApk ～ 1000Apk(30Arms) 8组量程

x10

30mApk ～ 100Apk 8组量程

精度

正常

0.05% Rdg+0.1% Rng+ (0.005%×kHz)+1mA

x10

0.05% Rdg+0.1% Rng+ (0.01%×kHz)+300μA

外置

(分流器 电流传感器)

BNC 接头最大输入范围

(Max input

3Vpk)

范围

1mVpk ～ 3Vpk 8组量程

精度

0.05% Rdg+0.1% Rng+(0.005%×kHz)

+5μV

相位精度

正常

0.01deg+(0.01deg×kHz)

x10

0.01deg+(0.02deg×kHz)

总特性

波峰因素

20 (电压&电流)

采样率

1Ms/s所有通道无缝采样

待机测试

符合IEC62301

应用模式

电子整流器, 过冲电流, 待机功耗

功率精度

正常

[0.1%+0.1%/pf+(0.01%×kHz)/pf] Rdg+0.1%VA Rng

x10

[0.1%+0.1%/pf+(0.02%×kHz)/pf] Rdg+0.1%VA Rng

40-400Hz

40-400Hz

As standard spec with range error reduced from

+0.1%V,A,VA Rdg to +0.05%V,A,VA Rng

CMRR – 共模抑制比

250V @ 50Hz - Typical 1mA (150dB)

100V @ 100kHz - Typical 3mA (130dB)

测量参数

W ,VA ,Var ,pf ,V & A - rms ,rectified mean ,AC ,DC ,Peak ,Surge, Crest

Factor ,Form Factor ,Star to Delta Voltage

Frequency (Hz), Phase (deg), Fundamentals, Impedance

Harmonics, THD, TIF, THF, TRD, TDD

Integrated Values, Datalog, Sum and Neutral values

数据记录 – Up to 4 user selectable measurement functions (60 with PC software)

Datalog Window

No-Gap analysis, Minimum window 10ms

存储

内部RAM 可存储16,000组数据

通讯接口

标准接口

RS232, LAN , USB通讯，USB存储, Extension (Aux)，EXT（电压），EXT（电流）

标准配件

Leads

电源线, RS232电缆, USB电缆

测试线

20A (标准测试线)  1.5米长 4mm长堆叠端子. 红色*1,黄色*1 黑色*2（每通道）

鳄鱼夹

4mm终端鳄鱼夹-  红色*1,黄色*1 黑色*2（每通道）

使用手册

使用手册，通讯手册，光盘一张

机械和外部特性

显示

480×272 真彩 TFT

尺寸

92H×215W×312D mm

重量

3.3kg(单相), 4kg(3相)

安全隔离

1000Vrms or DC(CATII), 600Vrms or DC(CATIII)

电源

90 ～ 265Vrms, 50 ～ 60Hz, 40VAmax

工作环境

5??C to 40??C

rack mounted), 20-90% Non-Condensing Relative Humidity
